HOLZ-HER DYNESTIC 7535: Dynamische 5-Achs-Bearbeitung im XXL-Format

Die Nesting 5-Achs CNC Maschine von HOLZHER - dynamische Bearbeitung im XXL-Format mit der Dynestic 7535

Die DYNESTIC 7535 CNC mit 5-Achs-Frässpindel und einem 2200 mm tiefen Rastertisch ist das Flaggschiff der neuen Baureihe mit Nestingmaschinen von HOLZ-HER. Der Fahrständer in massiver Gantry-Bauweise sorgt über zwei Synchro-Antriebe auch bei dieser enormen Arbeitstiefe für höchste Präzision und beste Fräsergebnisse.

Ausgestattet ist die DYNESTIC 7535 mit dem komplett neu entwickelten CAMPUS- Softwarepaket Version 7. Die Funktionalität und das Verschachtelungsergebnis der optionalen BetterNest- Software sind absolut überzeugend. Der High-Flow-Nestingtisch sorgt für optimalen Vakuumfluss und kann auf Wunsch auch mit intelligentem 16-Feld-Rastertisch und softwaregesteuerter Vakuumsteuerung geliefert werden. Doppelt wirkende Sauger ermöglichen das Aufspannen von Türen, Treppenbauteilen usw. So wird diese 5-Achs-CNC zum echten Allroundtalent mit nahezu unbegrenzten Bearbeitungsmöglichkeiten.

Mit der DYNESTIC 7535 sind Bearbeitungslängen über 6 Meter möglich. Bei allen HOLZ-HER 5-Achs-Bearbeitungszentren wird die flüssig gekühlte 5-Achs-Präzisionsfrässpindel schon im Standard mit 10-kW-Leistung und einem Drehzahlbereich von 1000 – 24.000 min-1 geliefert. Optional stehen auch die leistungsstarke Frässpindel mit 12 kW oder die 17-kW-PRO-TORQUE Spindel mit gesteuerter Achsverriegelung zur Verfügung.

Ob als DYNESTIC 7535 classic, push, automatic oder lift – diese 5-Achs-CNC setzt Maßstäbe!


Das bietet Ihnen die DYNESTIC 7535

Gut zu wissen

Power-5-Achs-Fräsaggregat

Power-5-Achs-Fräsaggregat mit bis zu 17 kW
Power-5-Achs-Fräsaggregat für die Dynestic
Power-5-Achs-Fräsaggregat: kardanischer Bearbeitungskopf mit bis zu 17 kW

Die „Fünfte Dimension“ in der Holzbearbeitung

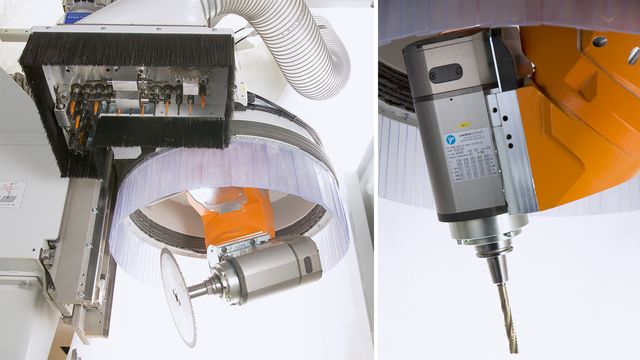

Der kardanische Bearbeitungskopf mit bis zu 17 kW (Standard 10 kW) sorgt für eine präzise Fertigung von komplex geschwungenen oder gekrümmten Teilen wie Treppenläufen oder Möbel- und Modellbauformen in aufwändigem Design. Der kompakte, kraftvolle und voll interpolierende Bearbeitungskopf arbeitet mit bis zu 24.000 min Umdrehungen pro Minute und ist durch seine keramischen Lager und die Flüssigkeitskühlung extrem belastbar.

Die Besonderheit der optionalen 17-kW Spindel (S6), ist die PRO-TORQUE Technologie, das durch eine automatisierte, mechanische Fixierung der A- und C-Achse extrem hohe Drehmomente an der Spindel zulässt. Eine optimale Absaugung wird durch die 8-fach verstellbare Absaughaube erreicht.

„BetterNest“ die optimale Nestingsoftware

Verschnitt- und Verfahrensoptimierung durch neuartige Bedienersoftware
Verschnitt- und Verfahrensoptimierung durch neuartige Bedienersoftware
Verschnitt- und Verfahrensoptimierung durch neuartige Bedienersoftware

Verschnitt- und Verfahrensoptimierung durch neuartige Bedienersoftware

Die rasche Verbreitung der Nestingtechnologie als kombinierte Zuschnitt- und CNC-Bearbeitungslösung auch für große Plattenmengen, stellt auch erhöhte Anforderungen an die Verschachtelungssoftware. Daher bietet HOLZ-HER für die funktionellen Nesting-BAZ der DYNESTIC Serie die „BetterNest“ Software als Zusatzmodul zur CAMPUS / NC Hops Software an.

Das Modul ist als reine Rechteckverschachtelung oder als Freiformvariante erhältlich und bietet über einen komplett neuartigen Algorithmus bisher nicht erreichbare Verschachtelungsergebnisse mit sehr viel weniger Verschnitt als von herkömmlicher Nestingsoftware bekannt. Zusammen mit der trotz der enormen Vielseitigkeit einfachen Bedienung bietet sich dem Anwender im Büro und an der Maschine eine erhebliche Erleichterung beim Programmieren und eine hohe Prozesssicherheit.

Hoch-Flexibler Nestingtisch

High-Flow Nesting Table - Nesting-Technologie für die rationelle Fertigung
High-Flow Nesting Table - Nesting-Technologie für die rationelle Fertigung
High-Flow Nesting Table - Nesting-Technologie für die rationelle Fertigung

High-Flow Nesting Table

Nesting-Technologie für die rationelle Fertigung. Beim Nesting wird eine poröse Verschleißplatte – meist eine dünne MDF-Platte – über ein Vakuum auf den Maschinentisch gespannt. Sie dient als Flächensauger und Auflage für die zu bearbeitenden Werkstücke. Die Nesting-Technologie ermöglicht ein optimiertes Bearbeiten und Aufteilen von plattenförmigen Werkstoffen.

  • Zum Formatieren verschachtelter Schnittpläne auf dem Nestingtisch.
  • Bearbeitung von Werkstücken auf manuell positionierten Vakuumsaugern.
  • Das kleine Rastermaß – 50 mm – des HOLZ-HER Nesting-Tischs garantiert einen guten Fluss des Vakuums auf der gesamten Tischfläche.

Integrierter Bohrkopf

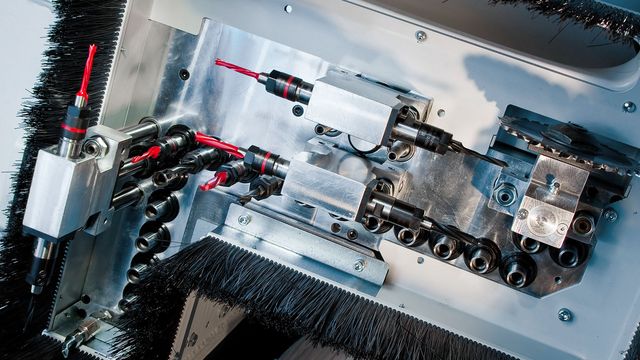

Integrierter Bohrkopf 16- bzw. 24-Spindeln

Mit den integrierten Bohrköpfen ist die DYNESTIC perfekt bestückt.

16-Spindler

  • Bohraggregat mit 10 Vertikalspindeln (X = 6 / Y = 4)
  • Sechs Horizontalspindeln (Zwei Doppelbohrspindeln in X-Richtung / eine in Y-Richtung).
  • Integrierte Nutsäge in X-Richtung.
  • Noch mehr Power für das Bohraggregat durch den im Standard gelieferten Druckbooster.

24-Spindler

  • Bohraggregat mit 18 Vertikalspindeln (X = 11 + 2 / Y = 6)
  • Sechs Horizontalspindeln (Zwei Doppelbohrspindeln in X-Richtung / eine in Y-Richtung).
  • Integrierte Nutsäge in X-Richtung.
  • Noch mehr Power für das Bohraggregat durch den im Standard gelieferten Druckbooster.

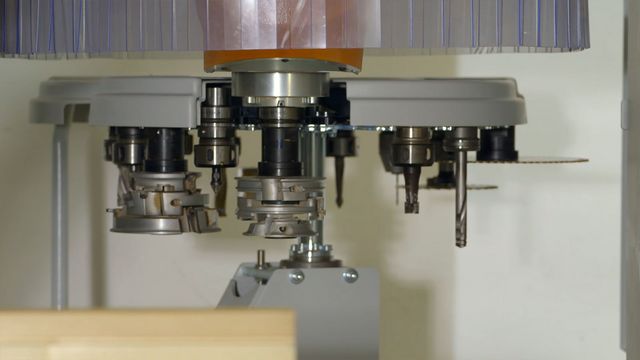

Flexibler Werkzeugwechsler

Der Werkzeugwechsler ist auf 12 Werkzeugplätze erweiterbar.
6-fach-Pick-Up-Wechsler im Maschinengestell integriert.
  • Der 6-fach-Pick-Up-Wechsler ist im Maschinengestell integriert und über eine pneumatisch gesteuerte Abdeckung vor Staub und Spänen geschützt. Eine Erweiterungsoption auf bis zu 12 Werkzeugplätze ist vorhanden.
  • Optional auch mit X/Y-Wechsler-Erweiterung für das DYNESTIC Winkelgetriebe.

TouchTool Werkzeuglängenvermessung

TouchTool ist das ideale System für die Werkzeuglängenvermessung und korrigiert die entsprechenden Werte in der Werkzeugdatenbank

TouchTool ist das ideale System für die Werkzeuglängenvermessung und korrigiert die entsprechenden Werte in der Werkzeugdatenbank. Außerdem ermöglicht Touchtool das frühzeitige Erkennen von Werkzeugbruch.

TouchProbe Werkstückvermessung

Der Präzisionsmesstaster TouchProbe vermisst mit seinem keramischen Kugeltaster Werkstücklänge, Werkstücktiefe und Materialdicke und übermittelt die Daten an die Steuerung der CNC-Maschine. Messabweichungen im Programm werden dadurch automatisch korrigiert.

TouchLabel - Überblick beim Etikettieren

TouchLabel - die perfekte Lösung beim Etikettieren
TouchLabel - die perfekte Lösung beim Etikettieren

TouchLabel - die perfekte Lösung beim Etikettieren

Der 21,5" TouchScreen bietet den perfekten Überblick über das Nesting-Ergebnis. Durch einfaches Antippen des Werkstücks erzeugt der im Paket enthaltene Etikettendrucker selbstklebende Barcode-Labels.

Das integrierte CAMPUS Modul Etikettendruck erlaubt dabei den Druck von Normaltext und Barcodes (Strichcode und 2D Data-Matrix). Selbstverständlich lassen sich mit dem Etikettenvorlageeditor Ihre Barcodelabels individuell anpassen.

Perfekte Lösung für Ihre Materialvielfalt

Eine Maschine - Unbegrenzte Möglichkeiten

Die DYNESTIC Modelle sind dank flexibler Optionen perfekt auf die Verarbeitung verschiedenster Materialien ausgelegt. Die Bearbeitung empfindlicher und schwerer Materialien wird durch Luftkissen ermöglicht. "ColdGun" eignet sich besonders für Kunststoffe, Aluminium und Verbundwerkstoffe. Dank der "ColdGun" bleiben Ihre Werkstücke und der Fräser stets kühl. Damit sorgt dieser Option auch für extrem lange Werkzeug Standzeiten. Unter anderem können folgende Materialien mit den DYNESTIC Modellen bearbeitet werden:

  • Plexiglas
  • Kunststoff
  • Acrylstein
  • Aluminiumverbundstoffe
  • Alu Core
  • Alu Profil
  • Holzwerkstoffplatten
  • MDF Platten
  • Massivholz Leimplatten

Ausgezeichnete Bediener-Ergonomie

HOLZ-HER bietet ein für die DYNESTIC Serie entwickeltes Bedienerpult, welches mit einem 21,5" und 16:9 Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet.

Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet Ihnen ein für die DYNESTIC Serie entwickeltes Bedienpult, welches mit einem 21,5" und 16:9 Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet.

Abhängig von der Maschinenausstattung können Sie optional das Bedienpult mit fahrbarem Untersatz wählen. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.

Mit Sicherheit die volle Nutzung

Spezielle Sauger für den Rastertisch erlauben z.B. Horizontalbohrungen und Profilbearbeitungen an unterschiedlichsten Werkstücken.

Die Möglichkeit, Werkstücke optional auch an der vorderen Anschlagleiste anzuschlagen macht die DYNESTIC-Baureihe noch flexibler. Formatierte Werkstücke können mühelos exakt positioniert und bearbeitet werden. Spezielle Sauger für den Rastertisch erlauben z.B. Horizontalbohrungen und Profilbearbeitungen an unterschiedlichsten Werkstücken.

Effiziente Vakuumtechnik

Extrem leistungsstarke und effiziente Vakuumpumpen
ECO VAC

Extrem leistungsstarke und effiziente Vakuumpumpen sorgen für sicheren Halt der Werkstücke. Die wartungsarmen Trockenläufer zeichnen sich außerdem durch niedrige Geräuschemissionen und extrem geringen Wartungsaufwand aus.

Die intelligente Vakuumsteuerung ECO VAC steuert zudem beim Einsatz mehrerer Pumpen softwarebasierend die benötigte Vakuumleistung.


Erweiterungsoptionen

Ein durchgängiger Maschinenverbund erlaubt Ihnen eine hoch effiziente Fertigung

Effizienz durch HOLZ-HER Maschinenverbund

HOLZ-HER lässt Ihre Fertigungsidee vom ersten MouseClick zum fertigen Möbel mit einer nahtlosen Maschinenvernetzung in 20 Minuten Wirklichkeit werden.
