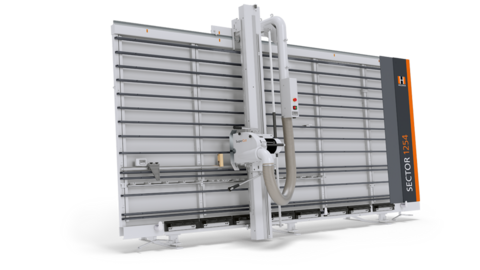

Stehende Plattensäge Holzher SECTOR 1254

Die vertikale Plattensäge SECTOR 1254 von HOLZ-HER vereint bewährte Technik aus über 50 Jahren Erfahrung und eine grundsolide Konstruktion, die Ihnen ein einmaliges Preis-Leistungs-Verhältnis bietet. Die SECTOR 1254 gibt es in zwei Gestellvarianten mit Schnittlängen von 3300 bis 5300 mm und einer Schnitthöhe von 1900 bzw. 2200 mm. Die Schnitttiefe beträgt dabei 60 mm.

Die vertikale Plattensäge erlaubt eine Ein-Mann-Bedienung vom Plattenlager bis zum fertigen, präzise aufgeteilten Bauteil.

Das Einsatzspektrum der HOLZ-HER Plattenkreissäge lässt sich bei Bedarf mit original HOLZ-HER Zubehör beliebig erweitern, zum Beispiel mit dem von HOLZ-HER patentiertem Vorritzsystem Super Cut. Dieses arbeitet mit zwei Ritzmessern, die beschichtete Plattenmaterialien für eine ausrissfreie Kantenqualität vorritzen und zwar auf ein zehntel Millimeter genau. Eine weitere optionale Erweiterung ist die professionelle Schnittoptimierungssoftware Opti-Base V-Cut für einwandfreie Optimierungsergebnisse durch perfekte Materialausnutzung.


Das bietet Ihnen die HOLZ-HER SECTOR 1254

Schnittoptimierung mit Opti-Base V-Cut
Das patentierte SuperCut Vorritzsystem

Gut zu wissen

Schnittoptimierung mit Opti-Base V-Cut

Schnittoptimierung mit Opti-Base V-Cut

Schnittoptimierung – Schritt-für-Schritt-Anleitung zum effektiven Plattenaufteilen

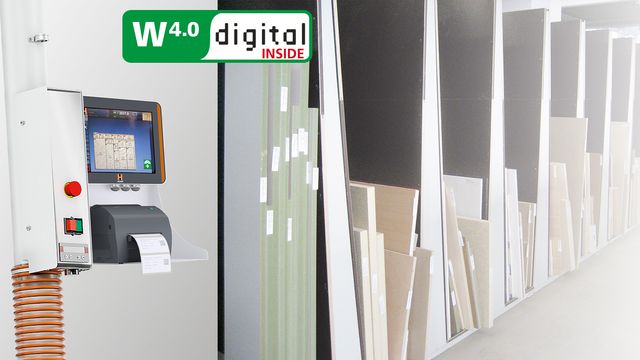

Mit der professionellen Schnittoptimierung OptiBase V-Cut von HOLZ-HER erzielen Sie dank perfekter Materialausnutzung immer das beste Optimierungsergebnis. Die übersichtlich angeordnete Bedieneroberfläche und der 10"-Touchscreen sorgen für eine einfache, schnelle Bedienung und Verwaltung von Aufträgen, Material und Stücklisten. Der im Paket enthaltene Etikettendrucker für HOLZ-HER Maschinen sorgt für eine eindeutige Teile-Identifizierung.

So unterstützen Sie die Schnittoptimierung

  • Mit der Optimierungssoftware für vertikale Plattenaufteilsägen optimieren Sie Ihre Schnittpläne mühelos.
  • Materialreste werden stark reduziert und durch die Etikettierung professionell verwaltet.
  • Sie haben die Wahl – entweder Sie importieren Ihre im Büro erstellten Schnittpläne per Netzwerkverbindung / USB oder geben diese direkt am Touchscreen ein.
  • Perfekte Materialausnutzung und hoher Ertrag dank intelligenter Software.

Ihr Nutzen

  • Importieren von Stücklisten aus diversen Branchenprogrammen (Cabinet Control, Imos, OSD, CSV.-Schnittstelle, etc.)
  • Schreiben von Stücklisten im Büro inkl. Kanten / Belägen / Übermaß / Produktionsreihenfolge / etc.
  • Druck von Etiketten mit allen bekannten Infos wie: Data Matrix / Kom. / Maße / Kanten / Beläge / etc.
  • Schnelles Handling an der Maschine, da die Optimierung im Büro schon erledigt wurde und der Bildschirm alle Daten und Arbeitsschritte vorgibt
  • Reste werden verwaltet und gebucht (Restelager ist immer voll aktiv)
  • Restelager für Platten & Beläge programmierbar
  • Netzwerkanbindung (die Maschine kann ins Netzwerk integriert werden, damit auch im Büro alle Reste bekannt sind und die optimierten Ergebnisse direkt auf der Maschine angezeigt werden)
  • Plug to Play

Weitere Informationen zur Schnittoptimierung mit Opti-Base V-CUT

Download

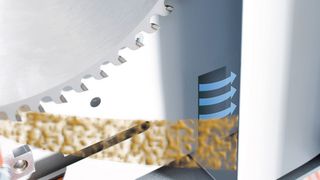

Vorritzen für den präzisen Schnitt

SuperCut ist das patentierte HOLZ-HER Vorritzsystem.

SuperCut ist das patentierte HOLZ-HER Vorritzsystem. Es liefert verleimfertige Schnitte bei nur einer Grundeinstellung.

  • Zwei Hartmetallmesser ritzen die Oberfläche von beschichteten Platten exakt auf Sägeblattbreite vor.
  • Anschließend trennt das Kreissägeblatt die Platte ohne Ausreißen der harten, spröden oder fasrigen Deckschicht.
  • Das Ergebnis ist eine glatte Kante für die Weiterverarbeitung.
  • SuperCut ist über eine Maßskala leicht einstellbar.
  • SuperCut ist jederzeit bei allen SECTOR Plattensägen nachrüstbar.

Längsanschlag

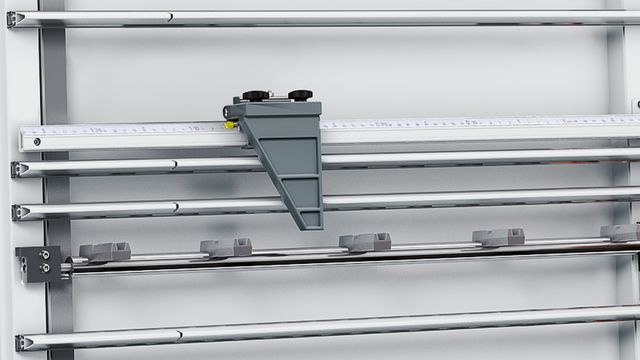

Manuelle Maßanzeige zur Einstellung der Länge im Vertikalschnitt

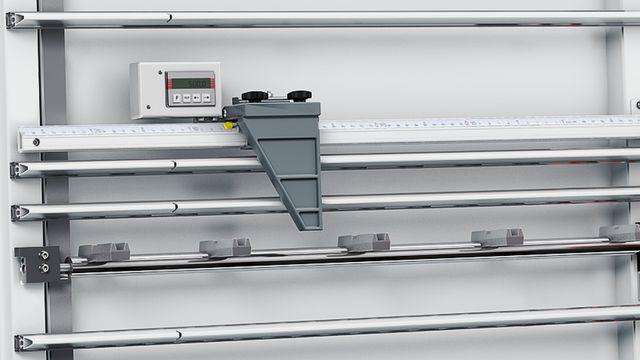

Digitale Maßanzeige zur Einstellung der Länge im Vertikalschnitt.

Manuelle oder digitale (Option) Maßanzeige zur Einstellung der Länge im Vertikalschnitt.

  • Serienmäßig mit verlängerter Anschlagplatte für Schmalteile.
  • Leichte und genaue Einstellbarkeit des gewünschten Maßes.
  • Kann einfach weggeklappt werden, falls nicht benötigt.

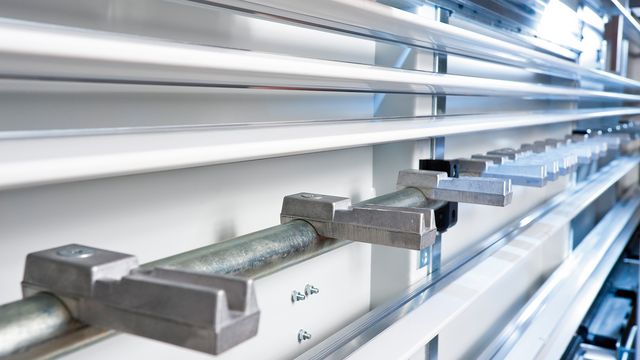

Optimierte mittlere Werkstückauflage

Die mittlere Werkstückauflage ist schnell ausklappbar und auf optimaler Höhe für ergonomisches Arbeiten angebracht.

Die mittlere Werkstückauflage ist schnell ausklappbar und auf optimaler Höhe für ergonomisches Arbeiten angebracht.

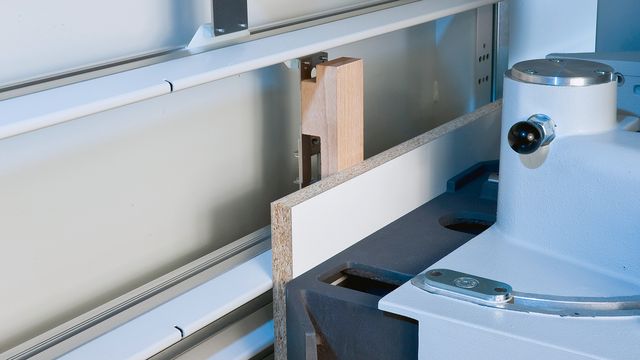

Anlagerost

Anlagerost für vertikale Plattensäge

Mit der optionalen Schmalteileanlage wird ein Wegkippen der Werkstücke zwischen den Anlageleisten über der mittleren Werkstückauflage vermieden.

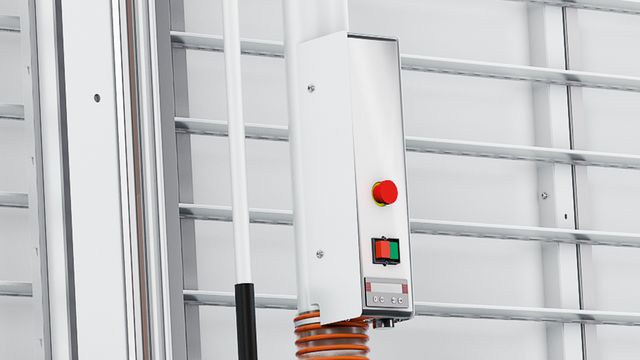

Bedienpult

Das funktionelle Bedienpult in Augenhöhe garantiert eine einfache Bedienung.

Das funktionelle Bedienpult in Augenhöhe garantiert eine einfache Bedienung.

Digitalversion

  • Digitale Maßanzeige für den Horizontalschnitt. (Option)
  • Präzise Maßeinstellung, auch für die obersten Horizontalschnitte.

Streifenanschlag

Streifenanschlag zum Schneiden von Wiederholmaßen im Horizontalschnitt.

Zum Schneiden von Wiederholmaßen im Horizontalschnitt. Das gewünschte Maß zuzüglich Sägeblattstärke wird einmalig eingestellt. Alle weiteren Schnitte werden wiederholgenau ausgeführt. (Option)

Qualität in Eigenregie - von der Stahlplatte zur fertigen Maschine

Inhouse-Herstellung der Gestelle für die vertikalen Plattensägen

Bis zu 2200 Tonnen Stahl und Aluminium werden im eigenen HOLZ-HER Gestellbau verarbeitet. Eine vollautomatisch beschickbare Laserschneideanlage übernimmt hier die optimierte Aufteilung von Stahlplatten bis zu einer Stärke von 25 mm. So kann HOLZ-HER für alle steifigkeitsrelevanten Konstruktionsteile die ideale Materialstärke verwenden.

Mit einer Nennpresskraft von 400 Tonnen sorgen mehrere hydraulische Abkantpressen für die perfekte Form der Bauteile mittels automatischer Materialdickenmessung und Pressdrucksteuerung.

Mit viel Sorgfalt werden die einzelnen Teile zusammengeschweißt. Durch die optimal durchdachten Schweißvorrichtungen wird für Ihre Maschine eine hohe Qualitätskonstanz abgesichert.

Auf mehreren Langbettfräsmaschinen werden die komplett geschweißten Gestelle hochpräzise gefräst. Sämtliche Flächen sind somit für den späteren Aufbau von Führungen und Aggregaten optimal vorbereitet.


Mehr Informationen

Downloads

Einfach, schnell und umweltfreundlich: weitere Details als PDF-Dokument zum Download.

Pospekt SECTOR 1254 (PDF, 775 KB)

Technische Daten

Tabelle öffnen

Weitere Bilder

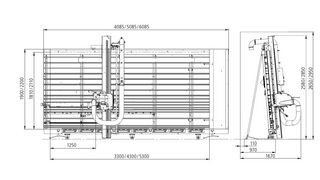

Technische Daten und Maße SECTOR 1254
