Kantenanleimmaschine ACCURA 1556: Die neue Oberklasse mit Topleistung

Die neue Oberklasse mit Topleistung

Mit dem Modell ACCURA 1556 premium, mit zwei Fräsaggregaten können Massivholzanleimer bis 15 mm Kantenstärke (optional 20 mm) bearbeitet werden. Mit der ACCURA 1556 grooving können vertikale und horizontale Nutarbeiten vollautomatisch bewerkstelligt werden. Dabei sind Nutposition und Nuttiefe über zwei NC-Servoachen vollautomatisch einstellbar. Die ACCURA 1556 flex hat serienmäßig ein Eckschwabbelaggregat aufgebaut, für alle die ein perfektes Kantenfinsch ohne jegliche Nachbearbeitung wünschen.


Gut zu wissen

Edge Control Steuerung

HOLZ-HER PC-Steuerung - Zukunftssicher durch hohe Standards

Steuerung Edge Control

18,5" Touchscreen Farbbildschirm im 16:9 Format. Leistungsfähige Steuerung mit einfachster Bedienung für ein rationelles Ein- und Umrüsten der Maschine.

  • Farbbildschirm 18,5"-Touchscreen - Serienmäßig.
  • Grafische Bedienoberfläche, alle Informationen in Klartext und/oder Grafik.
  • Einfache Bedienung – dreh- und schwenkbares Bedienpult in Augenhöhe.
  • Einfacher Programmaufruf mit Programmnamen und -nummern.
  • Umfangreicher Programmspeicher für jede gewünschte Anwendung.
  • Einzelanwahl der Aggregate mit den Funktionen für Sollwerte, Streckenpunkte und Werkzeugkorrekturen als Grundeinstellungsmöglichkeiten.
  • Servicemeldungen in Klartext.
  • Individuelle Verwaltung für bis zu zehn Benutzer mit Passwortschutz und Einzelberechtigung.
  • Netzwerkanbindung.
  • Onlinewartung, schneller Datenaustausch mit dem HOLZ-HER Service.
  • Barcode-Schnittstelle.

Adaptivpaket für intelligente Automatisierung

Adaptivpaket für intelligente Automatisierung

Über die optimierte und automatische Ansteuerung der umfangreichen Druckeinstellungen mit Plausibilitätskontrollen realisiert HOLZ-HER eine automatische bedarfsangepasste Klebermengensteuerung. Darüber hinaus gibt es ein adaptives Kappmesser, das sich je nach Kantenstärke automatisch den Druck des Kappmessers anpasst. Schließlich noch ein adaptives Druckwerk, das die Drücke der einzelnen Andruckwalzen je nach Anwendung optimal für ein perfektes Ergebnis einstellt. Einstellungsfehler und Ausschussquoten senken Sie hiermit auf ein Minimum.

  • [1] Automatische Klebermengensteuerung
  • [2] Adaptives Kappmesser
  • [3] Adaptives Druckwerk

6-fach-Kantenzuführung

Einfaches Handling – hohe Flexibilität mit 6-fach-Kantenzuführung
Einfaches Handling – hohe Flexibilität mit 6-fach-Kantenzuführung
Einfaches Handling – hohe Flexibilität mit 6-fach-Kantenzuführung

Hohe Flexibilität mit 6-fach-Kantenzuführung

Das automatische 6-Fach Kantenmagazin bietet nicht nur Anwendern mit ständig wechselndem Kantenmaterial die Möglichkeit flexibel zu bleiben, sondern auch denen, die kontinuierlich die gleiche Kante verwenden. Durch den automatischen Schachtwechsel geht die Kante nicht aus und erspart Ihnen wertvolle Rüstzeiten. Inklusive eines siebten Zusatzschachts für die Zuführung von Streifenwaren sowie einem 6-Fach Kantenwagen mit feststellbaren Allseitenrollen.

  • Für alle ACCURA Modelle erhältlich (Option)
  • Nicht in Verbindung mit der Kleberstation Glu Jet PUR 2K (2 kg Kleberpatrone) möglich

Kantenzuführung SYNCHRO

Kantenzuführung SYNCHRO
Kantenzuführung SYNCHRO
Kantenzuführung SYNCHRO

Die Kantenmagazine mit SYNCHRO-Antrieb

Das Magazin garantiert durch die synchrone Anpassung an die Vorschubgeschwindigkeit kurze Werkstückabstände und optimiert zugleich die Kantenüberstände.

Kleiner Einlaufwinkel aufgrund des Düsenkonzepts – problemlose Zuführung von Massivholzkanten bis 20 mm.

Fügefräsen

Fügefräsen

Geschnittene Kanten haben oft kleine Ausrisse in der Deckschicht. Das Fügefräsaggregat sorgt für perfekte Klebeflächen und bereitet die Platten auf das Anleimen vor. Ausgestattet mit zwei Diamantfräsern Ø 70 mm mit AirStream-Technologie (HOLZ-HER / LEUCO Patent).

  • Inklusive Höhenverstellung für die optimale Schneidenausnutzung.

Mit symmetrischen Diamantfräsern (Ø 100 mm) für höchste Fügequalität bei hohen Standzeiten. Die Höhenverstellung erfolgt automatisch über zwei NC-Servoachsen (Option).

  • Serienmäßig bei ACCURA 1558 performance und ACCURA 1558 sanding

Glu Jet automatic - Kleberauftragssystem

Aufheizen, Kleberwechsel und Reinigung in jeweils nur 3 Minuten

Automatisches Nachladen

  • Der Anpresszylinder drückt die Patrone bzw. das Granulat gegen die Heizeinsätze. Erreicht er eine gewisse Position, gibt ein Sensor an die Steuerung das Signal zum Nachladen. Solange ein Werkstück angeleimt wird, wird das Laden verzögert, bis das Werkstück fertig angeleimt ist. Der Anpresszylinder fährt automatisch zurück, eine neue Patrone bzw. das Granulat fällt aus dem Patronenvorratsschacht in den Heizschacht und wird wieder angedrückt.
  • Spülbohrung für automatisches Reinigen des Systems – zum Beispiel Ausspülen von PUR-Klebern.

Glu Jet PUR 2K - Kleberauftragsystem

Höherer Schmelzleistung für noch schnellere Vorschubgeschwindigkeiten

Entwickelt für die professionelle PUR-Kleber-Verarbeitung in hohen Mengen mit Nullfugen-Optik

Mit Glu Jet XL können Sie handelsübliche 2-Kg-PUR-Kleberpatronen verarbeiten, die deutlich günstiger sind als herkömmliches PUR-Granulat oder die kleineren 300g-PUR Kleberpatronen. Die Investition lohnt sich klar ab Verbrauchsmengen von ca. 500 Kg PUR-Kleber pro Jahr, d.h. für Kunden mit durchschnittlich ca. 2 Kg Kleberverbrauch pro Tag. Das entspricht einer Laufleistung von etwa 400 – 500 lfm pro Tag. Die Amortisation erfolgt somit bereits im zweiten Jahr, allein durch die Einsparung im Klebereinkauf.

Die Aufheizzeit ist, wie vom Glu Jet gewohnt, unschlagbar kurz und liegt auch bei Glu Jet XL bei nur 3 Minuten. Selbstverständlich kann die Station auch Klebergranulat verarbeiten und ist somit für HOLZ-HER Kunden weiterhin höchst flexibel und bietet jedem Anwender wiederum große Wettbewerbsvorteile.

Die neue Kleberstation ist als Wechselstation mit HSH-Adapter konzipiert. Damit kann die Station über den Wechselwagen einfach entnommen werden, wodurch die Reinigung der Kleberauftragsdüse noch einfacher erfolgen kann.

Technische Highlights:

  • Integrierte vollautomatische Spülroutine
  • Motorische Düsenhöhenverstellung
  • Restkleberüberwachung
  • An der Steuerung ist jederzeit ersichtlich, wie viele Meter Kanten mit der aktuellen Befüllung noch gefahren werden können
  • Die Station kann auf Knopfdruck exakt mit der richtigen Spülmenge sowie der korrekten Temperatur und Spültaktung gereinigt werden
  • Kleberaufschmelzleistung 60 mm Werkstückhöhe x 6000 mm Werkstücklänge bei 20 m/min

Vorteile Glu Jet:

  • Nullfugenoptik durch neue Dünnfilmtechnologie
  • Der geringe Wartungsaufwand und die Energieeffizienz von Glu Jet reduzieren zusätzlich die Kosten
  • Das geschlossene System verhindert eine Geruchsbelästigung durch austretende Kleberdämpfe
  • 3 Minuten Aufheizzeit
  • Wasserfeste Qualität für Ihre gesamte Produktion
  • Der PUR-Kleber kann bis zu 48 Stunden im System verbleiben

Doppelkleberstation

Noch flexibeler mit der Doppelkleberstation

Noch flexibler mit der Doppelkleberstation

Das Glu Jet Kleberauftragssystem ist das Flexibelste Kleberauftragssystem auf dem Markt - noch flexibler können Sie mit der Doppelkleberstation arbeiten.

Diese kann auf alle Maschinen der ACCURA aufgebaut werden. Dadurch können Anwendungen realisiert werden, die hinsichtlich ihrer Flexibilität im Markt für High-Tech Kantenanleimmaschinen ganz vorne angesiedelt werden können.

PUR- und EVA-Kleber sind beispielsweise über die zentrale Maschinensteuerung per Knopfdruck binnen der Aufheizzeit von 3 Minuten sofort einsatzbereit. Während die eine Kleberstation arbeitet, fährt die andere automatisch zurück und kann bei Bedarf wieder per Knopfdruck in Einsatz gebracht werden. Ebenso ist eine vielfach beliebte Kombination von neutralen und farbigen Klebern möglich. Schließlich können sogar Sonderdüsen für den Einsatz von dicken Massivholzkanten mit der Dünnfilmdüse für die Nullfugenoptik kombiniert werden und sind jeweils per Knopfdruck nach 3 Minuten Aufheizzeit einsatzfähig.

  • Kombinierbar mit Glu Jet automatic oder Glu Jet XL (Option)

Druckwerk - Motorisch

Druckwerk - Motorisch
Druckwerk - Motorisch

Synchron angetriebenes Druckwerk mit automatischer Anpassung an die Vorschubgeschwindigkeit und NC-Servoachsen zur motorischen Verstellung an die jeweilige Kantenstärke. Gerade und konische Druckwalzen für eine perfekte Klebefuge.

Kappaggregat

Stärkstes Kappaggregat seiner Klasse
Stärkstes Kappaggregat seiner Klasse
Stärkstes Kappaggregat seiner Klasse

Stärkstes Kappaggregat seiner Klasse – Kantenquerschnitt 20 x 65 mm. Mit gehärteten Linearführungen für hochpräzise Kappergebnisse bis zu 20 mm Kantenstärke.

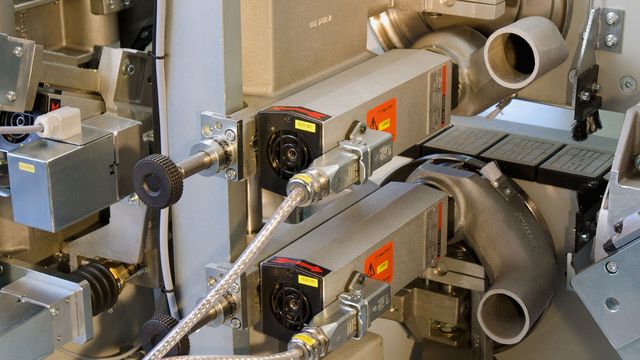

Bündigfräsaggregat

Leistungsstarkes Fräsaggregat bis 15 mm Kantenstärke
Leistungsstarkes Fräsaggregat bis 15 mm Kantenstärke
Leistungsstarkes Fräsaggregat bis 15 mm Kantenstärke

Leistungsstarkes Fräsaggregat bis 15 mm Kantenstärke. Zwei NC-Servoachsen für Fräsbearbeitungen mit und ohne Kantenüberstand. Serienmäßig auf der ACCURA 1556 premium und 1558 performance.

  • Kantenstärken bis 20 mm (Option).

Fräsaggregat

Schweres Standaggregat mit stoßabsorbierender Lagerung
Schweres Standaggregat mit stoßabsorbierender Lagerung
Schweres Standaggregat mit stoßabsorbierender Lagerung

Schweres Standaggregat mit stoßabsorbierender Lagerung und großen Tastrollen für perfekte Ergebnisse auch bei hohen Vorschubgeschwindigkeiten.

100 Prozent Wiederholgenauigkeit auf Knopfdruck durch spielfreie Mechanik und sechs hochpräzise NC-Servoachsen. Horizontaltastung über Schrägtastrollen in chemisch vernickelter Ausführung, speziell entwickelt für die Verarbeitung moderner Hochglanzkanten.

  • Im Multifunktionspaket mit Mehrstufenwerkzeug (Option).

Formfräsaggregat

Kopierfräsaggregat mit vier NC-Servoachsen serienmäßig
Kopierfräsaggregat mit vier NC-Servoachsen serienmäßig
Kopierfräsaggregat mit vier NC-Servoachsen serienmäßig

Formfräsaggregat mit vier NC-Servoachsen serienmäßig

Kompromissloses Formfräsen bis 60 mm Werkstückdicke.

Aggregatsverstellungen auf Linearführungen. Mit serienmäßigen Blasdüsen vor den Tastrollen zum Abblasen von Spänen vor den Tastbereichen. Inklusive Fachbodenprogramm für die optimale Bearbeitung von Fachböden mit abgerundeten Ecken.

Automatischer Pendeltaster kopiert stirnseitig ohne Materialüberstand und lässt für die Längskante den optimalen Kantenüberstand für die nachfolgende Bearbeitung mit der Radiusziehklinge.

  • Im Multifunktionspaket mit Revolverwerkzeug (Option).

Ziehklingenaggregat

100 Prozent Wiederholgenauigkeit auf Knopfdruck
100 Prozent Wiederholgenauigkeit auf Knopfdruck
100 Prozent Wiederholgenauigkeit auf Knopfdruck

100 Prozent Wiederholgenauigkeit auf Knopfdruck durch spielfreie Mechanik und sechs hochpräzise, volldigitale NC-Servoachsen.

Inklusive Hochglanzpaket für die exakte Einstellung der Werkzeugtiefe beim Einsatz von Hochglanzplatten mit Schutzfolien sowie chemisch vernickelten Tastrollen.

  • Im Multifunktionspaket mit 5-fach Revolverwerkzeug (Option).

Flächenziehklinge

Flächenziehklinge
Flächenziehklinge

Saubere Nachbearbeitung der Fläche. Einsatzgesteuert mit zwei HW-Wendemessern, manuelle Nachbearbeitung entfällt. Serienmäßig aufgebaut.

Flächenziehklinge mit Vor- und Nachtastung

Flächenziehklinge mit Vor- und Nachtastung für Kantenanleimen

Saubere Nachbearbeitung der Fläche mit Vor- und Nachtastung für hohe Vorschubgeschwindigkeiten. 2 HW-Wendemesser 4-seitig verwendbar. Manuelle Nachbearbeitung entfällt. Beide Einheiten automatisch abhebbar für Sonderanwendungen.

Sprüheinrichtungen

Sprüheinrichtung vorn und hinten
Sprüheinrichtung vorn und hinten

Trenn- und Reinigungsmittelsprühgeräte für den Ein- und Auslaufbereich. Antistatik-, Kühl- und Gleitmittel – elektronisch gesteuert über Spezialdüsen – für ein perfektes Kantenfinish (Option).

Schwabbelaggregat

Polieren, bis es glänzt für die komplette Nachbearbeitung
Polieren, bis es glänzt für die komplette Nachbearbeitung

Polieren, bis es glänzt; für die komplette Nachbearbeitung. Serienmäßig aufgebaut.

  • Auch in oszillierender Ausführung erhältlich (Option)

Eckschwabbelaggregat

Für die perfekte Nachbearbeitung der stirnseitigen Kanten
Für die perfekte Nachbearbeitung der stirnseitigen Kanten

Für die perfekte Nachbearbeitung der stirnseitigen Kanten. Jegliche manuelle Nachbearbeitung entfällt. Inklusive Eintauchsteuerung und motorische Horizontalverstellung über NC-Servoachse.

  • Serienmäßig bei ACCURA 1556 flex und 1558 performance

Nutaggregat

Nutaggregat
Nutaggregat

Gleichlaufnuten, serienmäßig mit zwei NC-Servoachsen für Nuttiefenverstellung sowie Nutposition über das Bedienpult. Schwenkbar 0 – 90 Grad inklusive Rastbohrungen in 11,25-Grad-Teilung. Inklusive Eintauchsteuerung.

  • Serienmäßig bei ACCURA 1556 grooving.
  • Optional bei bei ACCURA 1558 performance

Erweiterungsoptionen

Energiesparen leicht gemacht

Mit dem intelligenten Energiemanagement ECO Mode für HOLZ-HER Kantenanleimmaschinen schonen Sie nicht nur die Umwelt sondern sparen dazu auch noch Geld.

Mehr erfahren


Ein durchgängiger Maschinenverbund erlaubt Ihnen eine hoch effiziente Fertigung

Effizienz durch HOLZ-HER Maschinenverbund

HOLZ-HER lässt Ihre Fertigungsidee vom ersten MouseClick zum fertigen Möbel mit einer nahtlosen Maschinenvernetzung in 20 Minuten Wirklichkeit werden.

Mehr erfahren


„Leim“-Rollen Sie noch oder sparen Sie schon?

Sparen Sie schon?

„Leim“-Rollen Sie noch oder sparen Sie schon? Bis zu € 1000 / Jahr Ersparnis mit dem patentiertem Glu Jet Düsensystem.

Mehr erfahren


Referenzen

Hochwertige Möbel mit der HOLZ-HER ACCURA

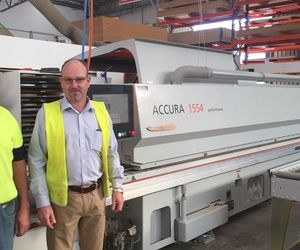

HOLZHER Referenz Kantenanleimmaschine ACCURA 1554

Bereits seit dem Jahr 2002 arbeitet die Firma Kleinhans aus Kehl mit Maschinen des Herstellers HOLZ-HER. Im Januar 2016 entschied sich das Unternehmen für eine weitere Investition im Sinne der Qualität: sie investierte in eine Kantenanleimmaschine der erfolgreichen ACCURA Serie.

Das Unternehmen Kleinhans besteht seit über 50 Jahren und wird mittlerweile in zweiter Generation geführt. Das Team stützt sich auf Fachleute, wie Schreiner, Glaser und Fensterbauer und beschäftigt über 50 Mitarbeiter.

Aufbauend auf der hohen Kompetenz ihrer Mitarbeiter, kann sich auch das Produktspektrum der Firma Kleinhans sehen lassen: Neben Fenstern, Türen und Küchen spezialisiert sich das Unternehmen auch immer mehr auf den Bereich Möbel und Innenausbau – und es bleibt dabei stets seinem Leitspruch treu: „Qualität aus Holz und Design“.

Speziell für den Bereich Innenausbau/Möbel wurde auch die neue Kantenanleimmaschine ACCURA 1554 erworben. Die Kantenanleimmaschine verfügt über Multifunktionstechnik. Die Vorteile liegen auf der Hand: Das Multifunktionspaket für Fräsen, Eckkopieren und Radiusziehklinge ermöglicht eine perfekte Optik bei allen gängigen Kantenbearbeitungen. Die Umstellung erfolgt vollautomatisch über NC-Servoachsen und Mehrstufenwerkzeugtechnik. Die ACCURA 1554 ermöglicht der Firma Kleinhans eine professionelle Kantenbearbeitung mit allen erforderlichen Bearbeitungsaggregaten.

Das Unternehmen hatte sogar schon die Möglichkeit, die neue Maschine den Kunden zu präsentieren: Beim Tag der offenen Tür im Juli 2016 ließen es sich mehrere hundert Besucher nicht nehmen, die Produktion der Firma Kleinhans bei einer persönlichen Führung kennenzulernen.

Weitere Bilder

Erfahrungen mit der HOLZHER Kantenanleimmaschine ACCURA
HOLZHER Referenzkunde Kleinhans mit Kantenanleimmaschine ACCURA 1554

Mehr Informationen

Downloads

Einfach, schnell und umweltfreundlich: weitere Details als PDF-Dokument zum Download.

Prospekt Kantenanleimmaschine ACCURA | LUMINA (PDF, 8 MB)

Technische Daten

Tabelle öffnen
