HOLZ-HER PRO-MASTER 7018: Das Allroundtalent mit vollständigem Ausstattungspaket

Gesamtansicht der HOLZ-HER PRO-MASTER 7018 - führende CNC Technik für die Holzbearbeitung

Mit dem CNC Bearbeitungszentrum PRO-MASTER 7018 eröffnet HOLZ-HER modernen Fertigungsbetrieben die perfekte Lösung für eine präzise und rationelle CNC-Bearbeitung. Vier Achsen im Standard - alle voll interpolierend für maximale Flexibilität.

Die PRO-MASTER 7018 zeigt sich in einem innovativen Industriedesign. Die moderne Verkapselung des Bearbeitungskopfes bietet viele Vorteile wie eine gute Sicht auf das Bearbeitungsfeld beim Einfahren von Werkstücken.

Durch die extremen Bearbeitungsmaße von bis zu 5225 mm x 1287 mm und durch ihre massive Bauart, eignet sich diese Maschine auch ideal für die Pendelbearbeitung von Türen und Bauelementen.

Als frei bestückbare CNC steht Ihnen ein umfangreicher Modellbaukasten mit hochwertigen Erweiterung zur Verfügung. So zum Beispiel das optionale Vario5-Aggregat - nimmt Schrägen und Gehrungen seine Schrecken, ist einfach programmierbar und stellt vollautomatisch und CNC-gesteuert den Schnittwinkel absolut exakt ein.

Preise
x

Unterschiedliche Anforderungen - Unterschiedliche Preise

Der Preis für eine HOLZHER Maschine ist so individuell wie Ihre Anforderungen. Deshalb besprechen wir am besten kurz, was Ihnen wichtig ist – und schon bekommen Sie ein erstes, unverbindliches Angebot von uns.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.
Persönliche Beratung
x

Persönliche Beratung – für eine höhere Produktivität und mehr Effizienz

Gemeinsam mit Ihrem HOLZ-HER Experten finden Sie die optimale Maschine für Ihre Anforderungen. Senden Sie uns einfach das ausgefüllte Formular zu – und Ihr HOLZ-HER Experte vor Ort bespricht alles Weitere mit Ihnen.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.

Technische Details

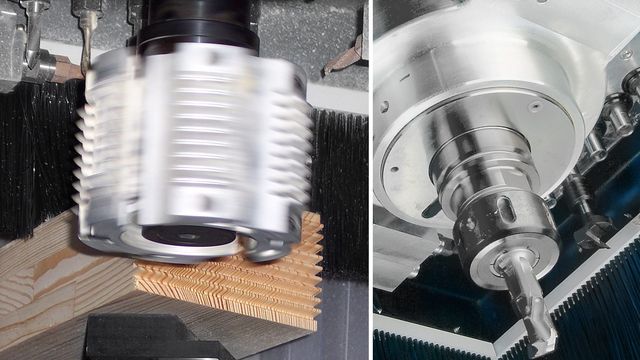

Durchzugsstarke Fräsaggregate

Durchzugsstarke Fräsaggregate

Präzise, keramisch gelagerte Frässpindeln, sorgen für ein optimales Fräsergebnis. Mit 1.000 bis 24.000 Umdrehungen und kraftvollen 10,3 kW (S6) bereits im Standard ist die CNC für alle Materialien gerüstet.

Für extrem hohe Zerspanungsleistungen lässt sich die 70er Serie auch mit einer 15 kW Spindel mit Luftkühlung oder einer flüssig gekühlten 16 kW (S6) Spindel ausstatten.

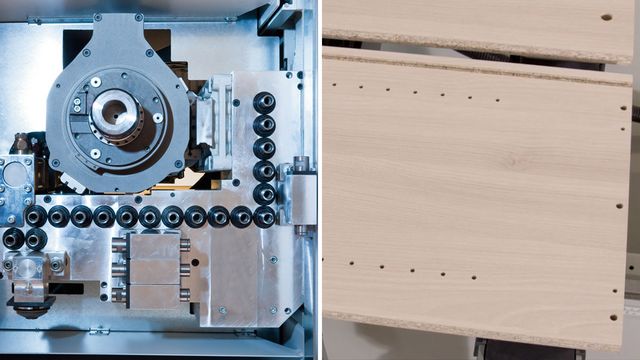

Integrierter 14-Spindel Bohrkopf

Optional integrierbarer Bohrkopf

Mit variablen Bohrköpfen ist die PRO-MASTER perfekt bestückt.

14-Spindler (Standard)

  • Bohraggregat mit 10 Vertikalspindeln (X = 6 / Y = 4)
  • Vier Horizontalspindeln (eine Doppelbohrspindel in X-Richtung / eine in Y-Richtung).
  • Integrierte Nutsäge in X-Richtung.
  • Noch mehr Power für das Bohraggregat durch den optionalen Druckbooster.

24-Spindler (Option)

  • Bohraggregat mit 18 Vertikalspindeln (X = 11 + 2 / Y = 6)
  • Sechs Horizontalspindeln (Zwei Doppelbohrspindeln in X-Richtung/ eine in Y-Richtung).
  • Integrierte Nutsäge in X-Richtung.
  • Noch mehr Power für das Bohraggregat durch den optionalen Druckbooster.

Bearbeitungskopf - optimiert für die Praxis

Bohren, sägen, fräsen, nuten – der Bearbeitungskopf der PRO-MASTER Serie

Bohren, sägen, fräsen, nuten – der Bearbeitungskopf der PRO-MASTER Serie ist multifunktional ausgestattet und perfekt bestückt für die rationelle Fertigung einfacher und komplexer Korpusteile im Dauereinsatz.

Die integrierte und kompakte Bauweise macht den Bearbeitungskopf zum Vorbild in Dynamik, Beschleunigung und Positioniergenauigkeit. Bereits in der Basisbestückung bietet die PRO-MASTER Serie ein breites Bearbeitungsspektrum.

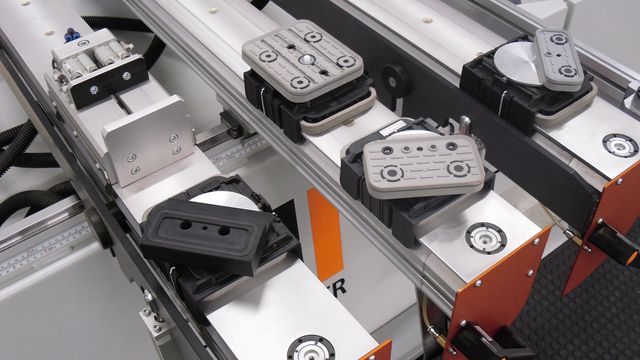

Standard Konsolentisch

Standard Konsolentisch

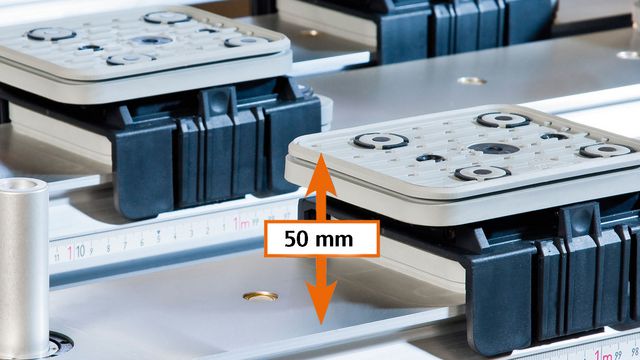

50 Millimeter hohe Sauger

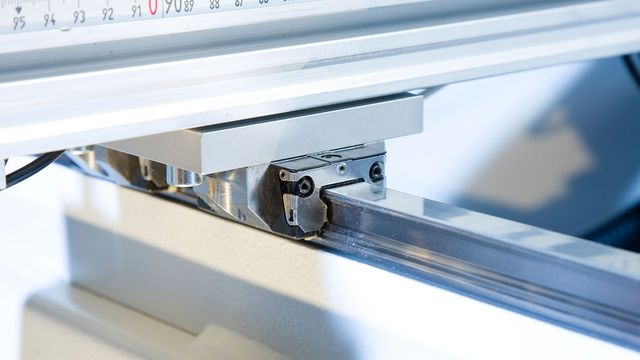

Hochpräzise, geschliffene Linearführungen mit Stahlbandabdeckung für alle bewegten Achsen.

Konsolentisch – die Werkstückauflage für optimale Arbeitsabläufe

Eine Vielzahl erhältlicher Vakuumsauger und Rahmenspanner für die Platten- und Massivholzbearbeitung sowie die echte Bearbeitungshöhe von 180 mm sorgen für das enorm breite Anwendungsspektrum der 70er Baureihe von HOLZ-HER.

  • Massive Konsolen mit Einkreisvakuumsystem, sechs leicht verschiebbare Traversen – in X-Richtung pneumatisch klemmbar.
  • Hochpräzise, geschliffene Linearführungen mit Stahlbandabdeckung für alle bewegten Achsen. Extreme Lebensdauer und Laufruhe. Hierzu steht HOLZ-HER mit 10 Jahren Garantie ein.
  • Zur schnellen Positionierung der Konsolen und Vakuumsauger steht Ihnen ein Laserpointer zur Verfügung. Weitere Konsolen und Vakuumsauger optional erhältlich.
  • 50 Millimeter hohe Sauger sorgen für sicheren Halt der Werkstücke.
  • Mitfahrende Anschläge, exzentrisch in gehärteten Führungsbuchsen. Anschläge pneumatisch versenkbar.
  • Vier pneumatisch heb- und senkbare Beschickungshilfen zum einfachen Positionieren schwerer Werkstücke (optional bei 7017 classic). Zusätzliche Beschickungshilfen optional.
  • Zwei großflächige Druckknöpfe zum Spannen.
  • Mehr Kapazität durch zusätzliche Bearbeitungsfelder (optional).
  • Keine Vakuumverluste durch einzeln schaltbare Vakuumzonen.
  • Hochleistungsvakuumpumpen – 100 m3/h.
    Optional: Vakuumpumpen mit 140 m3/h und 250 m3/h.

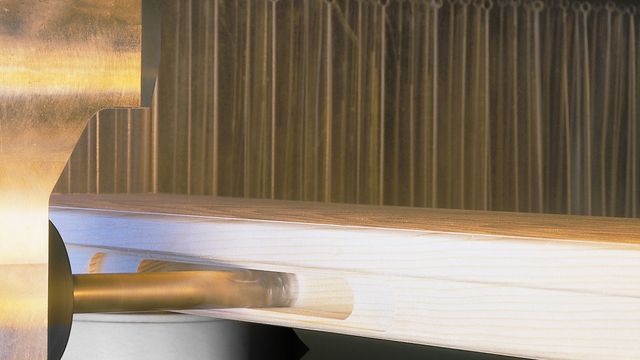

Intelligente Massivholzbearbeitung

Perfekt für eine individuelle und variantenreiche Bearbeitung ausgestattet

Die PRO-MASTER 70er Serie bieten nahezu unbegrenzte Möglichkeiten in der Bearbeitung. Gebaut für hohe Beanspruchung präsentiert sich die massive und durchdachte Bauart im modernen und anwendungsgerechten Industriedesign.

Gerade mit der PRO-MASTER 7018 in der 500K-Version lassen sich selbst große Türelemente hocheffizient und mühelos im Pendelbetrieb abarbeiten.

Viel Platz für alle Werkzeugbestückungen

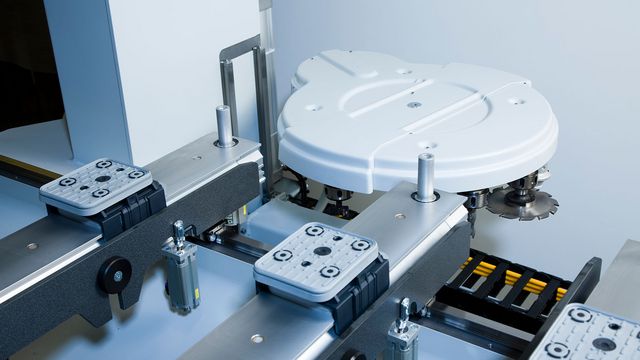

Der mitfahrende Tellerwechsler mit 12 oder 18 Werkzeugplätzen

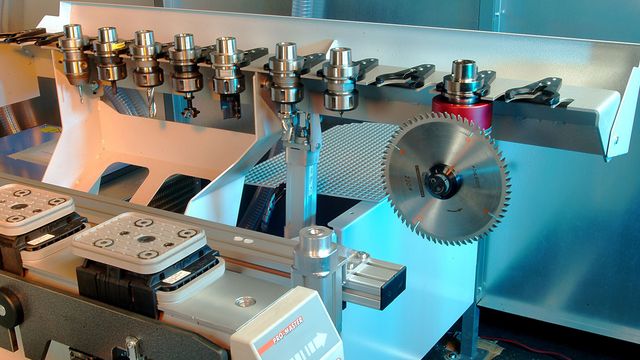

12-fach-Linearwechsler

12-fach Pick-Up Werkzeugwechsler als Standard bei PRO-MASTER 7017 und als Zusatzoption bei der 7018. Mitfahrender 12-fach Tellerwechsler für effektive Pendelbearbeitung im Standard bei PRO-MASTER 7018.  Optional können Sie sich für den 18-fach Tellerwechsler für variantenreiche Werkzeugbestückung entscheiden.

Innovative Wechselaggregate

Wechselaggregaten für unterschiedlichste Anwendungen

Ihr Vorsprung für hohe Produktqualität

Eine Vielzahl von Wechselaggregaten für unterschiedlichste Anwendungen stehen für alle Maschinen der PRO-MASTER Serie zur Auswahl. Diese reichen von herkömmlichen Mehrspindlern, Schlosskasten- und Sägeaggregaten bis zu Sonderanwendungen wie Hohlstemmmeißeln und Schneideaggregate für die Bearbeitung von Schaumstoffen etc.

Für präzise Winkelschnitte und Bohrungen sind Winkelschwenkgetriebe mit digitaler Winkelanzeige und zentraler Winkelverstellung lieferbar.

Zusätzlich sorgen Kugelmesstaster für eine präzise Vermessung von Werkstücklänge, Werkstücktiefe und der Materialdicke inklusive Lagekorrektur des Werkstücks im Bearbeitungsprogramm.

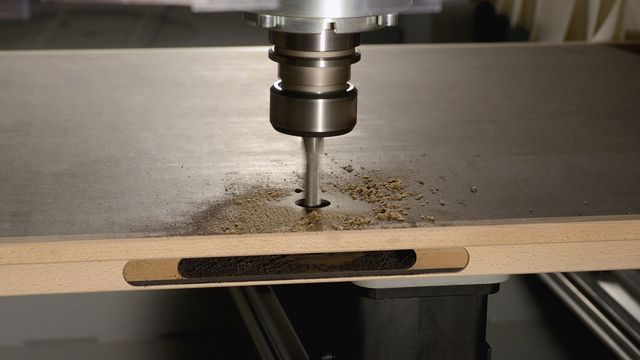

Schlosskastenfräser für Türenprofis

Schlosskastenfräser für Türenprofis
Effektive Bearbeitung von Tür- und Rahmenbauteilen

Schlosskasten Fräsen

Durchzugsstarke Fräsmotoren am optionalen Horizontalfräsaggregat machen die PRO-MASTER Serie zum absoluten Türenprofi. In der 5-Achs Ausführung übernimmt das Fräsaggregat natürlich auch diese Aufgabe.

  • Passend dazu bietet HOLZ-HER eine breite Auswahl an leistungsstarken und zuverlässigen Wechselaggregaten für alle Einsatzgebiete.

Laserpointer serienmäßig

Laserpointer jeweils rechts und links am Bearbeitungskopf
Laserpointer jeweils rechts und links am Bearbeitungskopf
Laserpointer jeweils rechts und links am Bearbeitungskopf

Laserpointer zum genauen Positionieren der Vakuumsauger bzw. zum Abfahren der Werkstückkontur, jeweils rechts und links am Bearbeitungskopf angebracht.

Konturlaser – die umfassende Positionierlösung

Konturlaser – die umfassende Positionierlösung
Konturlaser – die umfassende Positionierlösung

Konturlaser – projiziert die komplette Werkstückkontur und alle benötigten Vakuumsauger gleichzeitig sowie alle Konsolenpositionen ohne Einschränkung bei der Anzahl der zu projizierenden Linien.

Variable Sicherheitskonzepte

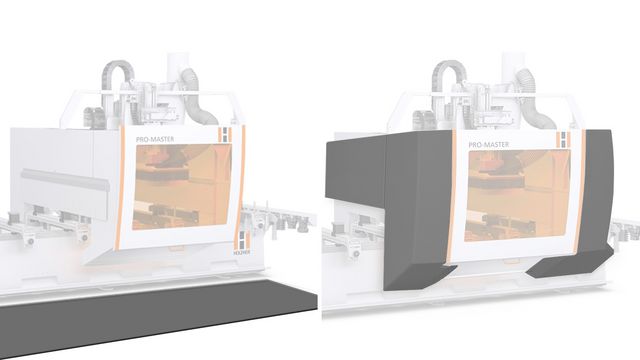

3-Feld-Trittmatten oder Sicherheits-Bumper

Moderne Sicherheitskonzepte lassen Ihnen die Wahl zwischen patentierten 3-Feld-Trittmatten oder Sicherheits-Bumper. Damit können HOLZ-HER Bearbeitungszentren individuell und sicher auf Ihre Betriebssituation abgestimmt werden.

Effiziente Vakuumtechnik

Extrem leistungsstarke und effiziente Vakuumpumpen
ECO VAC

Extrem leistungsstarke und effiziente Vakuumpumpen sorgen für sicheren Halt der Werkstücke. Die wartungsarmen Trockenläufer zeichnen sich außerdem durch niedrige Geräuschemissionen und extrem geringen Wartungsaufwand aus.

Die intelligente Vakuumsteuerung ECO VAC steuert zudem beim Einsatz mehrerer Pumpen softwarebasierend die benötigte Vakuumleistung.

Fahrbares Bedienpult

Fahrbares Bedienpult für HOLZHER CNC Bearbeitungszentren

Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet standardmäßig für alle PRO-MASTER Modelle ein fahrbares Bedienpult, welches mit einem 21,5" und 16:9 Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.

Bluetooth Monitoring Chip

Datenerfassung und Spindelmonitoring

Alle Fräsaggregate (außer 5,6 kW) der HOLZ-HER CNC Bearbeitungszentren können ab sofort mit dem Monitoring-Chip „ChipControl“ ausgestattet werden.

Über Bluetooth werden alle überwachten Daten an den Rechner bzw. an die viaCockpit App übermittelt. Bei Überschreitung von Sicherheitsparametern wird ein Alarm am Maschinenmonitor und auf ViaCondition bzw. viaCockpit angezeigt und die jeweiligen Informationen zur Verfügung gestellt.

Das neue ChipControl

  • meldet Vibrationen die z.B. bei unwuchtigem Werkzeug oder Schneidenbruch entstehen
  • meldet wenn ein Lager einen leichten Defekt auf Grund eines Crashs oder ähnlichem hat
  • überwacht die Lagertemperatur bei Bearbeitungen mit hoher Spindelbelastung
  • meldet eine Überhitzung der Spindel bzw. der Lagerung
  • redundante Drehzahlüberwachung
  • ermöglicht eine präventive Diagnose für vorausschauende Wartungen

Gut zu wissen

Ein durchgängiger Maschinenverbund erlaubt Ihnen eine hoch effiziente Fertigung

Effizienz durch HOLZ-HER Maschinenverbund

HOLZ-HER lässt Ihre Fertigungsidee vom ersten MouseClick zum fertigen Möbel mit einer nahtlosen Maschinenvernetzung in 20 Minuten Wirklichkeit werden.

Mehr erfahren


Energiesparen leichtgemacht

Mit dem intelligenten Energiemanagement ECO MODE für HOLZ-HER CNC Maschinen schonen Sie nicht nur die Umwelt sondern sparen dazu auch noch bares Geld.

Mehr erfahren


Referenzen


Mehr Informationen

Prospekte

Einfach, schnell und umweltfreundlich: weitere Details als PDF-Dokument zum Download.

Prospekt 70er-Serie (PDF, 2 MB)

Technische Daten

Tabelle öffnen
